耐火澆注料和耐火可塑料都是耐火材料中的一員，其中耐火澆注料是一種由耐火物料制成的粒狀和粉狀材料，加入一定量結(jié)合劑和水分共同組成的，具有較高流動性的，適宜用澆注方法施工。而耐火可塑料是由粉狀和粉狀物料與可塑粘土等結(jié)合劑和增塑料配合，加入少量水，經(jīng)充分混煉，所組成的一種呈泥膏狀并在較長時間內(nèi)保持較高可塑性的不定形耐火材料。那么這兩種材料有什么不同的點嗎？兩者的使用方法是否不同，不同在哪呢？今天元領(lǐng)小編我將給大家介紹耐火澆注料與可塑料的不同及使用方法有哪些。首先，我們先來了解一下什么是耐火澆注料。

　 耐火澆注料與可塑料的不同及使用方法：

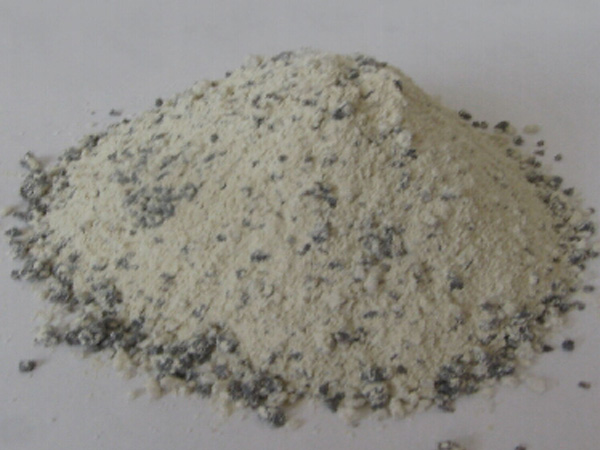

　　1、什么是耐火澆注料

　　耐火澆注料是不定型耐火材料的主要品種，根據(jù)所用結(jié)合劑的不同，其養(yǎng)護成型機理可分為水硬性、氣硬性和火硬性三種。這三種都有哪些使用方法呢？

　　1.水硬性耐火澆注料：以水泥為結(jié)合劑的澆注料在硬化過程中需要有水來參與化學(xué)反應(yīng)，形成膠凝硬化強度，都是水硬性耐火澆注料。水泥是決定澆注料強度（特別是常溫強度）的主要因素，但是它的耐火度相對較低，所以在保證必要的常溫強度之后，應(yīng)盡可能地減少水泥用量。若為了密實性和施工的和易性需要，可以適當增加耐火粉料。減少水泥用量也是降低造價的措施之一。在施工中應(yīng)嚴格防止鋁酸鹽水泥與硅酸鹽水泥、石灰等混用。因為這兩種不同化學(xué)成分的物質(zhì)混合后會產(chǎn)生含水鋁酸三鈣，使強度大大降低。

　　2.氣硬性耐火澆注料：是指其結(jié)合劑在養(yǎng)護中吸收空氣中的CO2而逐漸凝固硬化。耐火澆注料中最常用的是水玻璃耐火澆注料。水玻璃耐火澆注料除了有耐高溫的性能之外，它還有耐酸、耐磨的性能，因此常用作化工設(shè)備的內(nèi)襯。水玻璃耐火澆注料在自然條件下硬化的過程很慢，在施工時需加入促凝劑（氟硅酸鈉、高鋁水泥等）。

　　3.火硬性耐火澆注料：以磷酸和磷酸鹽作結(jié)合劑的澆注料，需要經(jīng)過加熱烘烤后才能獲得強度和高溫性能，故稱火硬性耐火澆注料。介紹完耐火澆注料了，我們接著來認識一下耐火可塑料是什么。

　　2、什么是耐火可塑料

　　耐火的可塑料粒狀和粉狀料是可塑料主要組成部分，一般占總量的70％～85％。它可由各種材質(zhì)的耐火原料組成，并常依材質(zhì)對可塑料進行分類并命名。由于這種不定形耐火材料主要用于不直接與熔融物接觸的各種加熱爐中，一般多采用粘土熟料和高鋁質(zhì)熟料，輕質(zhì)可塑料可采用輕質(zhì)粒狀料。

　　可塑性粘土是可塑料的主要組分，雖占可塑料總量的10％～25%，但對可塑料的可塑性、對可塑料和其硬化體的結(jié)合強度、體積穩(wěn)定性和耐火性能影響卻很大。在一定意義上，可認為粘土的性質(zhì)和數(shù)量控制著可塑料的性質(zhì)。可塑料底使用溫度主要所用粒狀和粉狀料底品質(zhì)而異。如，普通粘土者可用于1300℃～1400℃以下，優(yōu)質(zhì)者1400℃～1500℃；高鋁質(zhì)者1600℃～1700℃甚至更高；鉻質(zhì)者1500℃～1600℃。

　　可塑料在施工時無需特別的技術(shù)。當用以制成爐襯時，將可塑料由密封容器中取出，鋪在吊掛磚或拉鉤之間，用木錘或氣錘（每層厚50mm～70mm）搗實即可。在尚未硬化前，可進行表面加工。為便于使其中水分排出，每隔一定間隔打通氣孔。根據(jù)設(shè)計設(shè)脹縮縫。若用以制整體爐蓋，可先在底模上施工，經(jīng)干燥后再吊裝。

　　以上就是元領(lǐng)小編對耐火澆注料與可塑料的不同及使用方法的介紹，可塑料一般要求是具備較高的可塑性的材料，而經(jīng)長時間儲存后，仍具有一定的可塑性，稱為可塑料的工作性。可塑性與粘土特性和粘土用量有關(guān)，此外，主要也取決于水分的數(shù)量。它隨水量的增加而提高，但水量過高會帶來不利的影響，一般5％～10％為宜。若使可塑料的可塑性在其保存期內(nèi)無顯著降低，不能采用水硬性結(jié)合劑。而澆注料則是由耐火物料制成的粒狀和粉狀材料，加入一定量結(jié)合劑和水分共同組成的，具有較高流動性的，適宜用澆注方法施工。可以看出兩者是有著很大的不同的，并且使用方法也大有不同。在對這兩種材料進行加工時，要根據(jù)其使用方法進行加工。
